Препрег из 3K UD и двунаправленного углеродного волокна

Ткань препрега 3K UD и двунаправленного углеродного волокна сочетает в себе армирование 3K углеродным волокном с предварительно пропитанной смолой в двух различных вариантах расположения волокон. Конструкция UD концентрирует непрерывные волокна преимущественно в одном направлении, тогда как двунаправленная конструкция обеспечивает армирование в двух основных направлениях. Выбор между ними в первую очередь связан с направлением нагрузки, структурой ламината и геометрией готовой композитной детали.

Для производителей композитов это различие важнее, чем само обозначение 3K. Компонент с преобладающей растягивающей, изгибающей или осевой нагрузкой может выиграть от ламината, построенного вокруг определенного направления волокон, в то время как панель или оболочка, подвергающаяся нагрузкам в двух направлениях, может потребовать более сбалансированного армирования.

Конструкция UD и двунаправленного волокна

В конструкции UD непрерывные углеродные волокна сосредоточены преимущественно в одном направлении. Это делает материал подходящим для компонентов, в которых инженерный проект имеет четкий основной путь нагрузки, таких как валы, балки, стержни и удлиненные секции конструкции.

Двунаправленная конструкция обеспечивает усиление в двух основных направлениях. Его можно рассматривать для панелей, крышек, корпусов и других компонентов, где ламинат должен воспринимать нагрузки по двум осям, а не преимущественно в одном направлении.

Расположение волокон само по себе не определяет характеристики готовой детали. Марка волокна, объемная доля волокна, система смолы, ориентация ламината, количество слоев, условия консолидации и отверждения – все это влияет на конечные свойства композита.

Что означает 3К?

Обозначение 3K относится к жгуту углеродного волокна, содержащему около 3000 отдельных нитей. Он описывает размер пучка волокон, а не конкретную степень прочности.

Поэтому при выборе материала следует рассматривать 3K вместе с маркой углеродного волокна, системой смол и конструкцией армирования. Жгут 3K можно использовать в различных конструкциях ламината, а конечные свойства композита зависят от того, как армирование ориентировано, консолидировано и отверждено.

Это различие особенно актуально при сравнении UD и двунаправленных материалов. Обозначение 3K идентифицирует жгут волокон, а UD или двунаправленная конструкция описывает, как это армирование расположено внутри препрега.

Информация о материале

Выбор направления волокна

Для ткани из препрега 3K UD и двунаправленного углеродного волокна первый практический вопрос заключается в том, как готовый компонент будет нести свою нагрузку. Армирование должно быть организовано таким образом, чтобы ламинат обеспечивал материал там, где этого требует конструкция, а не выбирать UD или двунаправленную конструкцию, основываясь только на внешнем виде ткани.

УД Строительство

UD-армирование обычно применяется для валов, стержней, балок и других удлиненных деталей с определенным основным направлением нагрузки. Дополнительные внеосевые слои могут быть включены в ламинат, когда компонент также требует усиления во второстепенных направлениях.

Двунаправленная конструкция

Двунаправленное армирование можно рассматривать для панелей, крышек, корпусов и других деталей, где требования к нагрузкам или жесткости распространяются на два основных направления. Фактический баланс между двумя направлениями зависит от конструкции материала и сортамента ламината.

Дизайн ламината

Конструкцию препрега следует оценивать как часть целостного ламината, а не как отдельный лист. Ориентация волокон, последовательность слоев, толщина, содержание смолы и условия консолидации влияют на то, как нагрузки передаются через готовый композит.

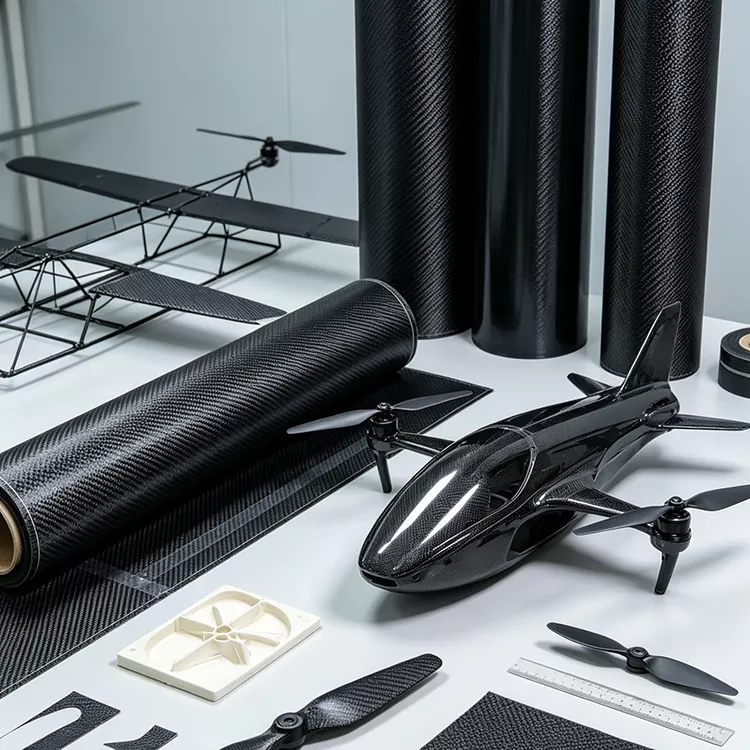

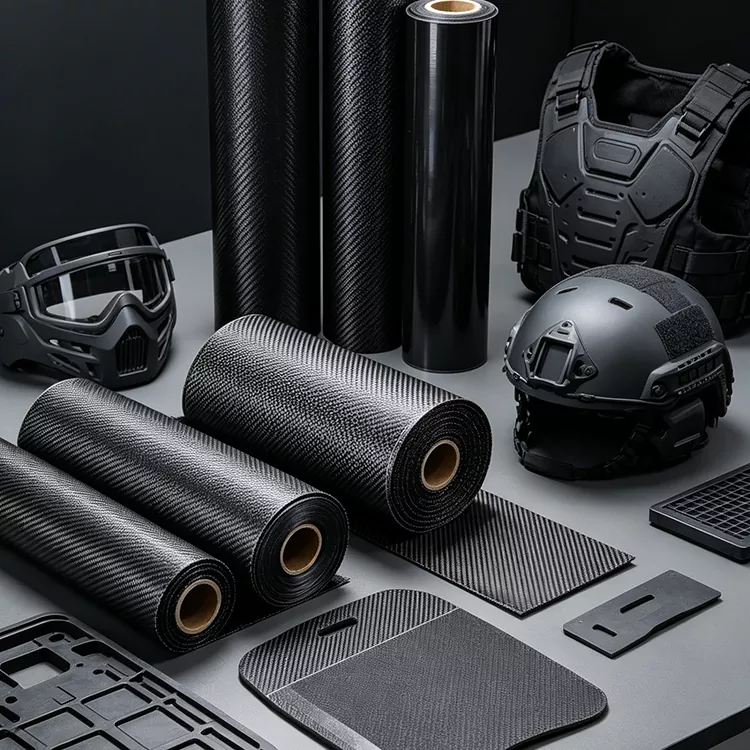

Типичные применения

Этот материал можно рассматривать для изготовления композитных компонентов, где требуется направленное армирование и контролируемое содержание смолы. Подходящая конструкция зависит от геометрии детали, условий нагрузки, метода формования и требуемой толщины ламината.

Спортивное оборудование

Материал можно использовать в легких спортивных конструкциях, где жесткость, усталостные характеристики и масса являются важными факторами проектирования. Потенциальные области применения включают валы для гольфа, компоненты велосипедов, конструкции ракеток, весла и другие формованные композитные детали.

Автомобильные компоненты

Автомобильные приложения могут включать легкие панели, элементы усиления, отдельные конструкционные детали и компоненты, ориентированные на производительность. Конструкция UD может рассматриваться там, где деталь имеет определенный основной путь нагрузки, а двунаправленное армирование может использоваться там, где требуется поддержка по двум осям.

Промышленные композитные детали

Промышленное применение может включать панели, корпуса, кронштейны, балки, стержни и легкие компоненты оборудования. Предпочтительная конструкция зависит от того, имеет ли компонент преобладающее направление нагрузки или требует усиления в нескольких направлениях.

Электронное оборудование

Для некоторых корпусов оборудования и конструктивных компонентов углеродное волокно может обеспечить малый вес и структурную поддержку. Поскольку углеродное волокно является электропроводным, требования к электрической изоляции и электромагнитным свойствам следует учитывать при проектировании полной сборки.

Выбор материала перед производством

Для нового композитного проекта материал следует указывать в соответствии с компонентом и производственным процессом, а не только по названию продукта. Важная информация включает необходимую структуру волокна, систему смол, ширину, толщину, структуру ламината и метод формования.

Для деталей UD следует определить основное направление волокон вместе с любым необходимым внеосевым армированием. Для двунаправленных деталей необходимо подтвердить требуемый баланс армирования и ориентацию слоев. Эти сведения помогают определить, соответствует ли спецификация материала предполагаемому пути нагрузки.

Требования к смоле также должны быть подтверждены перед производством. Поскольку это препрег, система смол и содержание смолы влияют на условия обращения, хранения, формования и отверждения. Если материал интегрируется в существующий производственный процесс, в качестве ориентира можно использовать текущие параметры обработки или спецификации материала клиента.

Часто задаваемые вопросы

Что такое препрег из углеродного волокна 3K UD?

Это препрег, в котором используется армирование углеродным волокном 3K, расположенное преимущественно в одном направлении и объединенное с матрицей смолы перед формованием. Он подходит для композитных деталей, где армирование должно следовать определенному направлению нагрузки.

В чем разница между UD и двунаправленным углеродным волокном?

UD размещает большую часть непрерывных волокон в одном основном направлении. Двунаправленная конструкция обеспечивает усиление в двух основных направлениях. Выбор зависит от условий нагрузки, геометрии детали и конструкции ламината готового компонента.

Содержит ли материал смолу?

Да. Это препрег, то есть армирование из углеродного волокна уже объединено со смоляной матрицей. Конкретная система смол и содержание смолы должны быть подтверждены для выбранной спецификации.

3К — это то же самое, что и уровень силы?

№ 3К описывает приблизительное количество нитей в жгуте углеродного волокна. Конечные характеристики композита также зависят от марки волокна, системы смолы, объемной доли волокна, ориентации ламината и условий отверждения.

Можно ли персонализировать материал?

Да. Yuruis обеспечивает производство на заказ и может обсудить индивидуальный размер, ширину и другие требования проекта в соответствии с предполагаемым применением и производственным процессом.

В каких отраслях используется этот тип препрега?

Область применения может включать спортивное оборудование, автомобильные компоненты и промышленные композитные детали. В некоторых конструкциях электронного оборудования также могут использоваться композиты из углеродного волокна, если материалы и электрические требования совместимы с применением.

Какую информацию я должен предоставить при запросе ценового предложения?

Указание требуемой ширины, толщины, конструкции волокна, требований к смоле, применения, метода формования и расчетного количества поможет определить соответствующую спецификацию. Для структурных деталей чертеж или таблица ламината также могут быть полезны для подтверждения требуемой ориентации волокон.
