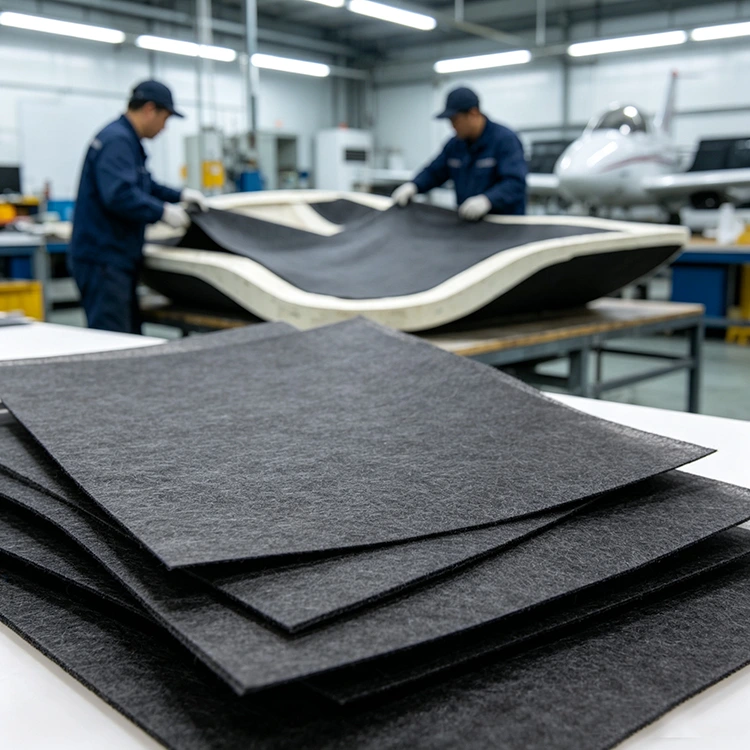

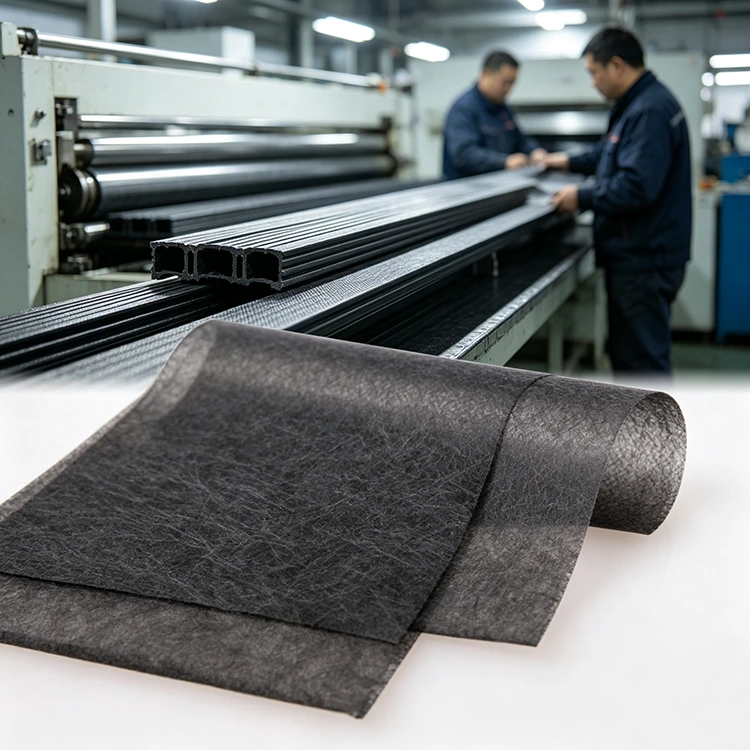

Поверхностный коврик из углеродного волокна для армирующего слоя

Поверхностные маты из углеродного волокна используются в композитных ламинатах, когда требуется распределенный слой рубленого углеродного волокна рядом с поверхностью ламината или между слоями армирования. Поверхностный мат из углеродного волокна для армирующего слоя представляет собой нетканый материал, изготовленный из рубленых углеродных волокон. Обычно он используется вместе с основной структурной арматурой, при этом спецификация материала выбирается в соответствии с конструкцией ламината, системой смол и процессом формования.

Расположение ламината

Композитный ламинат может содержать тканую углеродную ткань, однонаправленное волокно, стекловолокно, материал сердцевины и смолу в различных комбинациях. Каждый слой имеет определенное положение и функцию.

Упрощенную конструкцию можно представить так:

Поверхность/слой смолы
↓
Поверхностный коврик из углеродного волокна
↓
Первичное армирование углеродным или стекловолокном
↓
Основной или дополнительные слои ламината

Эта последовательность является лишь примером. Фактическое положение определяется конструкцией детали и процессом производства. Мат, как правило, не используется вместо основной несущей арматуры.

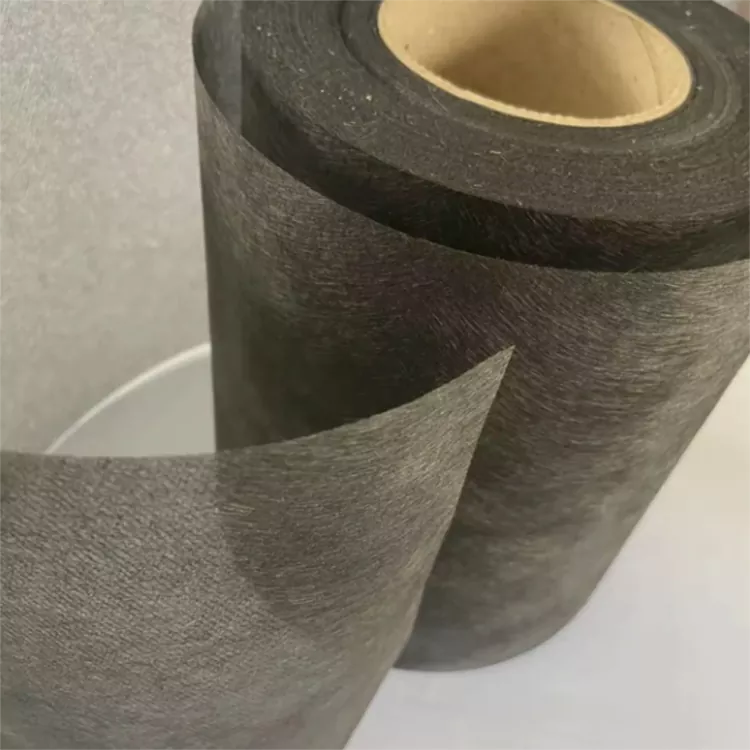

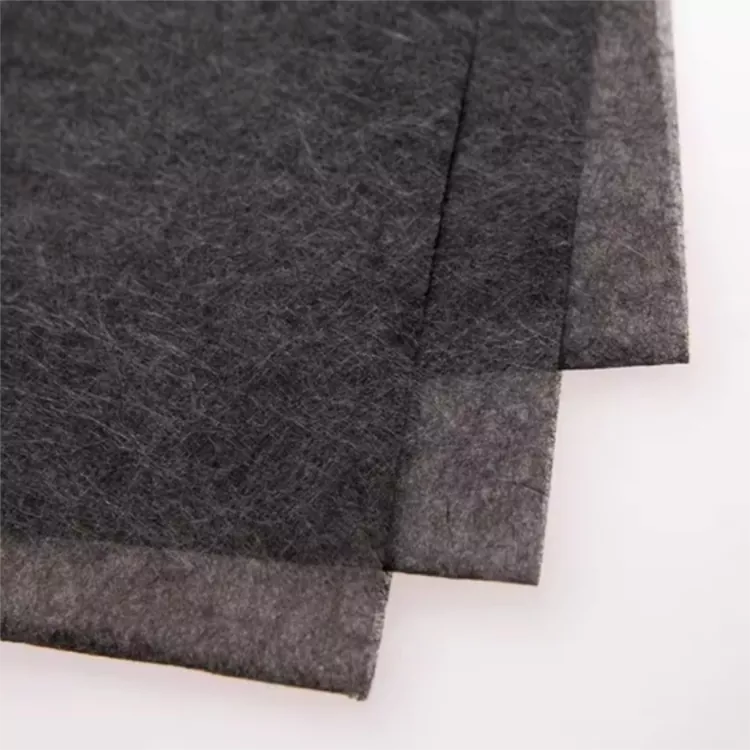

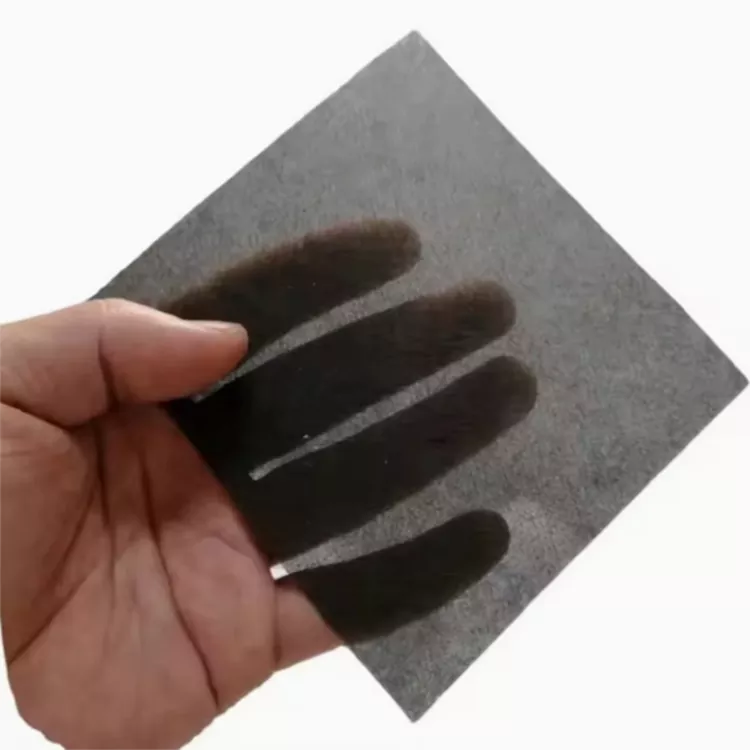

Структура материала

Материал состоит из рубленых углеродных волокон, распределенных в нетканую матовую структуру. В отличие от тканой углеродной ткани, волокна не имеют фиксированного расположения по основе и утку.

Эта структура позволяет мату покрывать поверхность без введения волокон другого определенного направления. Он также может соответствовать изогнутым участкам формованной детали, в зависимости от веса, толщины и геометрии.

Материал может служить поверхностным слоем, вторичным армирующим слоем или слоем углеродного волокна в ламинате из нескольких материалов. Его вклад в готовую деталь определяется количеством добавленного углеродного волокна, его положением в ламинате и окружающим армированием.

Поверхностный мат и структурное усиление

Эти два материала не следует выбирать по одному и тому же принципу. Структурное армирование обычно определяется в зависимости от нагрузки, направления волокон и требуемых механических свойств. Поверхностный мат больше ориентирован на распределенное покрытие волокон, конструкцию ламината и местные требования к поверхности.

Выбор веса мата

Вес поверхности является одним из основных параметров при выборе коврика из углеродного волокна. Более легкий материал можно использовать там, где требуется только тонкий распределенный слой, тогда как более тяжелый материал добавляет в ламинат больше углеродного волокна.

Вес следует учитывать вместе с толщиной и впитываемостью смолы. Требуемые спецификации также меняются в зависимости от положения мата, количества армирующих слоев и целевой толщины готового компонента.

Yuruis предоставляет несколько спецификаций по площади, а не один фиксированный вес. Клиенты могут предоставить существующую спецификацию, чертеж ламината или образец, если необходимо подобрать определенный вес.

Практическая последовательность выбора такова:

Вес площади → Толщина → Содержание смолы → Положение ламината → Требования к готовой детали

Спецификация материала

Типичные применения

Материал предназначен для композитных компонентов, включающих в себя распределенный слой углеродного волокна. Фактическая конструкция варьируется в зависимости от геометрии детали, системы армирования и метода производства.

Автомобильные компоненты

Его можно использовать в отдельных панелях, крышках, корпусах и внутренних композитных деталях, где слой углеродного волокна включен в ламинат.

Промышленные композитные детали

Промышленные формованные компоненты могут сочетать мат с ткаными, однонаправленными или другими армирующими материалами для создания многослойного ламината.

Панели и оболочки из углепластика

Для панелей, покрытий и конструкций оболочечного типа структура нетканого материала обеспечивает распределенное покрытие из углеродного волокна без добавления фиксированного направления тканого волокна.

Изделия из стеклопластика и углепластика

Мат можно встраивать в ламинированные конструкции из стеклопластика или углепластика, где требования к материалу требуют использования рубленого углеродного волокна в качестве одного из слоев армирования.

Спортивное оборудование

Некоторые легкие композитные спортивные товары могут содержать рубленое углеродное волокно внутри многослойного ламината. Требуемый вес материала и конструкция зависят от готового компонента.

Смола и литье

Система смолы и метод формования влияют на то, как измельченные волокна внедряются в ламинат. При выборе материала следует учитывать вязкость смолы, смачивание, условия отверждения и окончательную толщину ламината.

Коврик можно использовать с эпоксидной и другими смолами. Совместимость следует проверять по фактическому составу смолы, а не предполагать только по материалу волокна.

Для вакуумной инфузии материал необходимо учитывать вместе с установкой для инфузии, потоком смолы и полной последовательностью ламинирования. Пробное испытание можно использовать для проверки смачивания, обработки и консолидации перед регулярным производством.

Yuruis Поставка и настройка

Yuruis поставляет волокнистые композиционные материалы с 2017 года. В ассортимент ее продукции входят материалы из углеродного волокна, ровинг из E-стекла, маты из стекловолокна и изделия из стеклопластика.

Завод в Тайчжоу, Цзянсу, включает в себя оборудование для формовки, резки и испытаний с заявленной мощностью производства композитных материалов 2 миллиона м² в год.

Для новой спецификации клиенты могут предоставить чертеж, образец, существующую спецификацию материала, целевой вес или требуемые размеры. Эту информацию можно использовать для определения конфигурации материала и формата поставки.

Для поверхностного мата из углеродного волокна для армирующего слоя стандартная ширина включает 1 м и 1,25 м. Ширина, толщина, длина и размеры также могут быть обсуждены для индивидуального производства.

Часто задаваемые вопросы

Что такое коврик из углеродного волокна?

Это нетканый коврик, изготовленный из рубленых углеродных волокон. В композитном ламинате он может образовывать распределенный слой углеродного волокна вблизи поверхности или между другими слоями армирования.

Является ли это заменой ткани из углеродного волокна?

Нет. Эти два материала имеют разную структуру. Тканая углеродная ткань обеспечивает четкое направление волокон, а мат из рубленых волокон обеспечивает более распределенное расположение и обычно используется в качестве дополнительного слоя.

Какие веса доступны?

Доступны несколько весов площади. Выбор зависит от требуемого содержания углеродного волокна, положения ламината, целевой толщины и требований к готовой детали.

Можно ли настроить ширину и толщину?

Да. Стандартная ширина 1 м и 1,25 м. Индивидуальную ширину, толщину, длину и размеры можно обсудить в соответствии с производственными требованиями.

Можно ли использовать с эпоксидной смолой?

Да, его можно оценить с помощью эпоксидных и других смол. Совместимость смолы и ее смачивание должны быть подтверждены путем тестирования фактического состава.

Подходит ли он для вакуумной инфузии?

Его можно оценить на предмет вакуумной инфузии. Результат зависит от вязкости смолы, схемы инфузии, последовательности ламинирования и требуемой конечной толщины.

Может ли он следовать по изогнутым поверхностям?

Нетканая структура из рубленых волокон может соответствовать изогнутым формованным поверхностям. Фактическое обращение зависит от веса, толщины и геометрии детали.

Могу ли я запросить образец перед массовым производством?

Да. Требования к образцам могут обсуждаться в зависимости от предполагаемого применения, размеров, характеристик материала и метода обработки.
