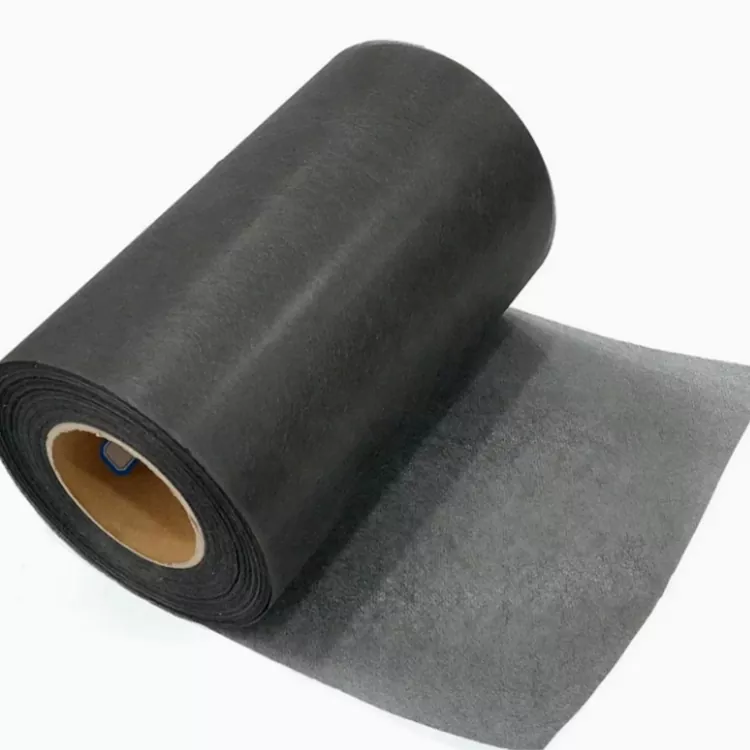

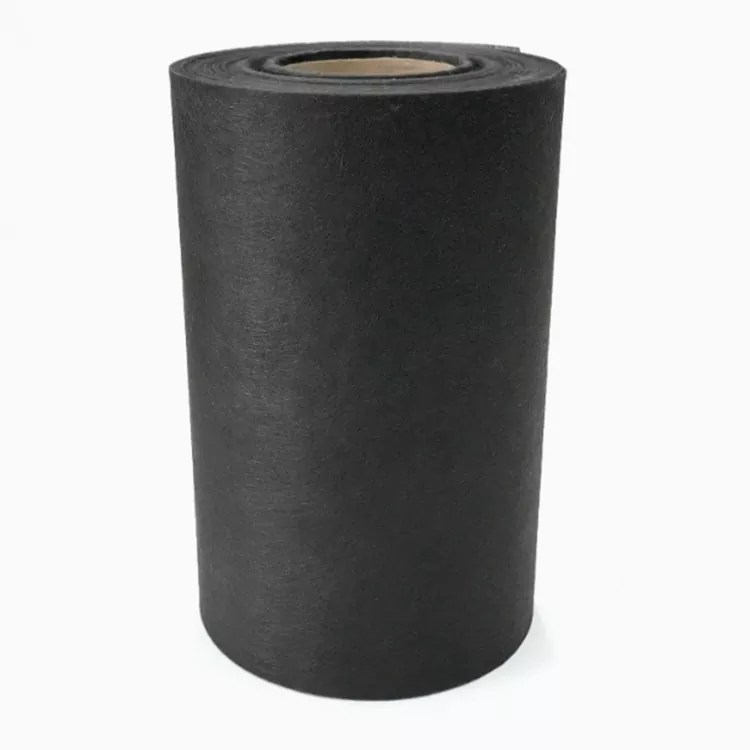

50 г электропроводящего войлока из углеродного волокна

Для электропроводящего войлока из углеродного волокна весом 50 г электропроводность — это не просто еще один параметр в спецификации. Это может определить, почему производитель вообще выбирает углеродное волокно.

Углеродное волокно естественным образом обеспечивает электропроводность в дополнение к своему легкому весу и механическим характеристикам. Когда волокна распределены через слой нетканого материала, материал может быть включен в состав композита или функционального компонента, где требуется слой проводящего углеродного волокна.

Фактические электрические характеристики готового продукта зависят от таких факторов, как распределение волокон, содержание волокон, толщина слоя, контакт между проводящими областями, содержание смолы, конструкция ламината и способ электрического подключения компонента. По этой причине мы рекомендуем оценивать готовую деталь, а не выбирать материал только по его номинальному весу.

Применение войлока из проводящего углеродного волокна

Когда мы обсуждаем с производителями материалы поверхности из углеродного волокна, приложение обычно говорит нам больше, чем просто название продукта.

К компоненту топливного элемента предъявляются другие требования, чем к электронному корпусу. Электрический нагревательный элемент имеет другую цель проектирования, чем экранирующий корпус от электромагнитных помех.

Таким образом, один и тот же материал из углеродного волокна весом 50 г может быть использован по-разному в зависимости от конечного продукта.

Компоненты топливных элементов

Проводимость углеродного волокна делает его применимым для некоторых топливных элементов и связанных с ними энергетических применений.

Материал может служить частью проводящей композитной конструкции, в которой учитываются как электрические характеристики, так и легкая конструкция.

Однако для топливных элементов окончательный выбор материала должен также учитывать рабочую температуру, химическую среду, воздействие газа или жидкости, давление и электрические требования компонента.

Электронные корпуса

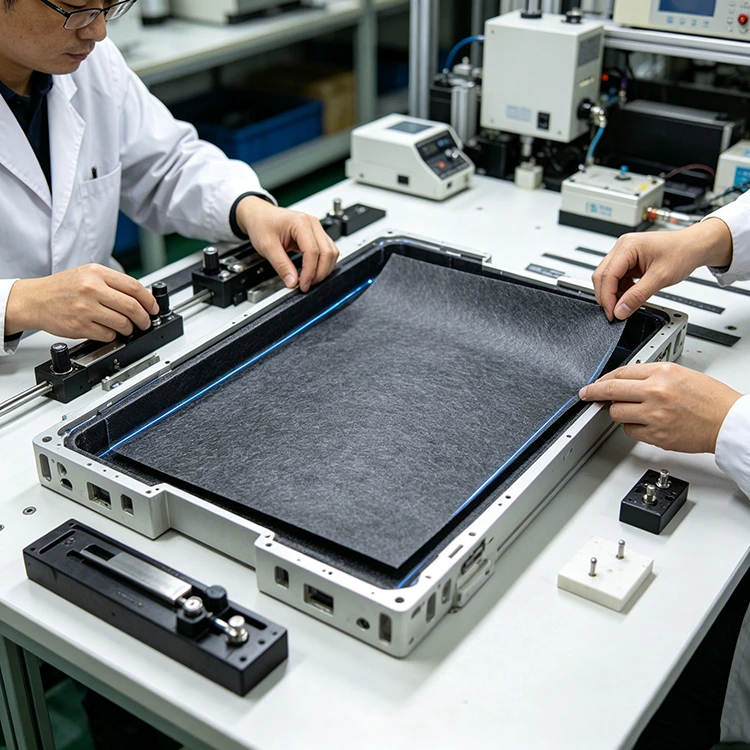

В электронном оборудовании материалы из углеродного волокна можно использовать там, где требуется проводящая поверхность как часть конструкции электромагнитного или радиочастотного экранирования.

Слой углеродного волокна может быть встроен в формованный корпус или корпус из композита.

Эффективность экранирования определяется не только материалом из углеродного волокна. Геометрия корпуса, целостность электрической цепи, заземление и конструкция соединений и отверстий могут оказать существенное влияние на готовое изделие.

Электрические нагревательные изделия

Проводящее углеродное волокно также можно рассматривать для изготовления композитных изделий, связанных с отоплением.

Когда электрический ток проходит через специально спроектированную структуру из углеродного волокна, может выделяться тепло. Фактический режим нагрева зависит от сопротивления, расположения волокон, размеров, напряжения, тока и тепловой конструкции.

По этой причине применение нагрева следует оценивать в соответствии с его электрическими характеристиками, а не предполагать, что конкретный материал весом 50 г обеспечит фиксированную мощность нагрева.

Автомобильная и промышленная электроника

Автомобильные электронные компоненты все чаще требуют легких материалов, а также электрических и электромагнитных функций.

Поверхностные материалы из углеродного волокна могут быть включены в отдельные крышки, корпуса и композитные компоненты, где эти характеристики полезны.

Нетканый войлок против тканого углеродного волокна

Электропроводящий войлок из углеродного волокна весом 50 г не является прямой заменой тканой ткани из углеродного волокна. Эти два материала имеют разную волокнистую структуру и выбраны для разных ролей в композите.

В тканом углеродном волокне используются непрерывные нити, расположенные в определенных направлениях. Эта конструкция обычно используется, когда для конструкции ламината важны ориентация волокон и направленное армирование.

Войлок содержит измельченные углеродные волокна, распределенные по всему мату, а не непрерывные нити, имеющие фиксированный рисунок. Его нетканая структура подходит для применений, где покрытие поверхности, электрическая непрерывность, поглощение смолы или соответствие формованной форме более важны, чем направленное армирование.

Разница в структуре влияет на обработку материала, укладку и конструкцию готового ламината, поэтому выбор должен основываться на функции, требуемой от слоя углеродного волокна.

Что означает 50 г?

Обозначение 50 г относится к номинальному весу материала на единицу площади. Он описывает, сколько волокнистого материала присутствует на заданной площади поверхности, но сам по себе не определяет электропроводность, сопротивление или механическую прочность.

Два войлока из углеродного волокна с одинаковым номинальным удельным весом могут иметь разные свойства, если их тип волокна, распределение волокон, толщина, содержание смолы или условия обработки различны.

Поэтому для производственного применения следует учитывать общий вес вместе с толщиной, размерами, типом углеродного волокна, системой смол, методом обработки и электрическими требованиями готового компонента.

Обработка и производство композитов

Материал изготавливается из рубленого углеродного волокна посредством процессов диспергирования волокон и мокрого формования. Полученный нетканый слой можно разрезать и включить в композитные структуры на основе смолы.

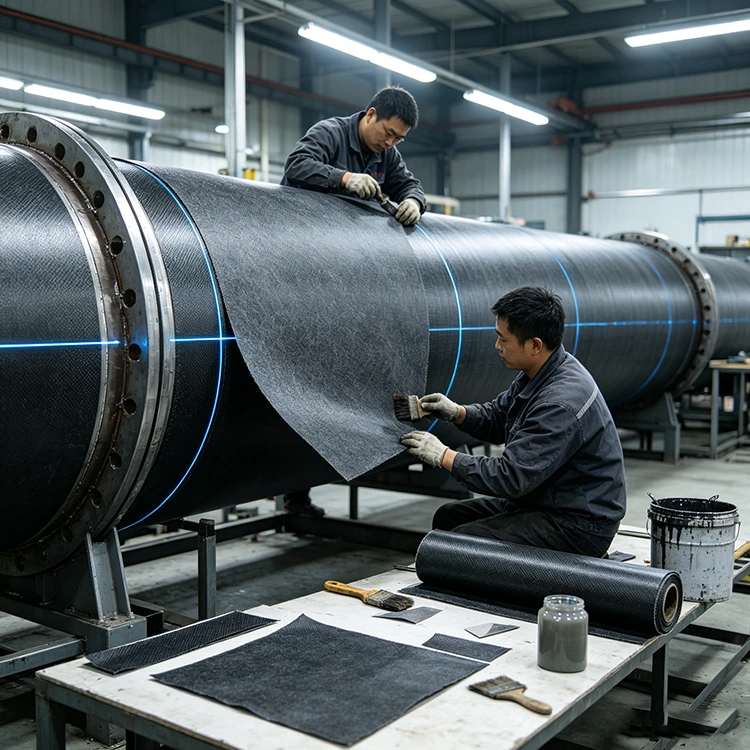

Метод обработки влияет на то, как слой волокна смачивается, консолидируется и интегрируется в ламинат. При ручной укладке ключевым моментом является нанесение смолы и размещение волокон. Вакуумная обработка уделяет больше внимания текучести и консолидации смолы, в то время как применение препрегов требует соответствующего содержания смолы и условий отверждения.

Поэтому параметры обработки могут различаться в зависимости от метода производства, даже если материал имеет одинаковую номинальную плотность 50 г. Для применений с определенными электрическими требованиями следует оценить обработанный композит, а не полагаться только на характеристики материала.

Факторы, влияющие на электрические характеристики

Проводящий слой углеродного волокна — это лишь одна часть электрической системы. Производительность готового компонента также определяется его конструкцией и обработкой.

Определенное значение экранирования или электрическое сопротивление невозможно определить только по материалу углеродного волокна. Распределение волокон, толщина слоя, содержание смолы и условия электрического контакта – все это имеет значение.

Ключевые факторы включают в себя:

· Распределение волокна

· Содержание углеродного волокна

· Содержание смолы

· Толщина слоя

· Зона электрического контакта

· Проект заземления

· Геометрия компонента

· Отверстия и стыки

· Условия обработки и отверждения

Для применений с указанным сопротивлением или целью экранирования необходимое значение должно быть включено в спецификацию материала. Это позволяет оценить слой углеродного волокна в отношении фактической конструкции компонента и электрической системы.

Спецификация продукта

Поставка для конкретного применения

Yuruis поставляет волокнистые композиционные материалы с 2017 года, в том числе материалы из углеродного волокна, ровинг из E-стекла, маты из стекловолокна и изделия из стеклопластика. Производство поддерживается оборудованием для формовки, резки и контроля различных форматов композитных материалов.

Для проводящего войлока из углеродного волокна применение является частью спецификации материала. Материал, предназначенный для корпуса электронного устройства, может требовать характеристик, отличных от материала, используемого в нагревательном элементе, компоненте топливного элемента или автомобильной композитной детали.

По этой причине спецификация продукта может быть определена в соответствии с готовым компонентом, методом обработки и требуемыми электрическими свойствами. Ширина, толщина, длина и другие размеры также могут быть изменены в соответствии с производственными требованиями.

Заявленная производственная мощность составляет 2 млн м² в год.

Информация для запроса цен

Следующая информация дает практическую основу для выбора материала и ценообразования для расчета предложения или образца.

Приложение

Укажите предполагаемое использование, например, корпус электронного устройства, нагревательный элемент, компонент топливного элемента, автомобильная деталь или конструкция, защищающая от электромагнитных помех.

Электрические требования

Укажите целевое сопротивление, проводимость, характеристики экранирования или другие электрические характеристики, если таковые имеются.

Размеры материала

Укажите необходимую ширину, толщину, длину, а также любые готовые размеры или требования к резке.

Составной процесс

Укажите предполагаемый процесс, например, ручную укладку, вакуумную обработку, препрег или другой метод формования.

Система смолы

Укажите систему смол, например эпоксидную, полиэфирную или винилэфирную, если войлок будет включен в состав композита.

Количество и доставка

Укажите предполагаемое количество, будь то для отбора проб, пробного производства или регулярных поставок, а также страну доставки или порт.

Чертеж, существующая спецификация материала или образец также могут быть предоставлены, если материал предназначен для определенного компонента.

Часто задаваемые вопросы

Является ли электропроводящий войлок из углеродного волокна весом 50 г электропроводным?

Углеродное волокно само по себе является электропроводным, и этот нетканый материал из углеродного волокна можно включать в проводящие композитные структуры. Фактическое электрическое сопротивление или проводимость готового продукта зависит от распределения волокон, содержания смолы, толщины, соединений и общей конструкции компонентов.

В чем разница между 50-граммовым фетром из углеродного волокна и тканой тканью из углеродного волокна?

В материале весом 50 г используется рубленое углеродное волокно в нетканой структуре, а в тканом материале из углеродного волокна используются волокна, расположенные в определенных направлениях. Нетканая форма больше подходит для покрытия поверхности и соответствия формованным формам, тогда как тканая ткань обычно используется, когда требуется направленное структурное усиление.

Можно ли использовать его для экранирования электромагнитных или радиочастотных помех?

Его можно включать в составные конструкции, предназначенные для электромагнитной или радиочастотной защиты, поскольку углеродное волокно обеспечивает электропроводность. Однако эффективность экранирования следует оценивать на готовом корпусе или компоненте, а не предполагать только по названию материала.

Можно ли использовать этот материал для электронагревательных изделий?

Углеродное волокно можно использовать в электронагревательных устройствах, поскольку его электрическое сопротивление позволяет генерировать тепло при прохождении тока через соответствующим образом спроектированную структуру. Требуемые характеристики материала зависят от напряжения, сопротивления, размеров, температуры и конструкции нагрева.

Можно ли настроить вес 50 г?

Указанный продукт имеет вес 50 г, а размеры и толщину можно настроить. Если для конкретного применения требуется другой вес, это следует согласовать с Yuruis перед началом производства.

Можно ли использовать его с эпоксидной или полиэфирной смолой?

Материал предназначен для композитных применений и может быть включен в конструкции на основе смол. Соответствующую смолу следует выбирать в соответствии с конечным применением, процессом отверждения и химическими или термическими требованиями.

Может ли Yuruis предоставить образцы для тестирования приложений?

Образцы требований могут быть обсуждены в соответствии с предполагаемым применением и спецификацией. Для электрических применений полезно предоставить целевые электрические характеристики и метод обработки вместе с запросом образца.

Какая информация необходима для расчета производственного предложения?

Пожалуйста, укажите область применения, необходимую ширину и толщину, предполагаемое количество, систему смолы, процесс формования и место доставки. Если проводимость, сопротивление или характеристики экранирования имеют решающее значение, укажите также целевое значение.
