Ткань из углеродного волокна полотняного переплетения

В ткани из углеродного волокна полотняного переплетения используется простое переплетение нитей основы и утка для формирования регулярной тканой структуры. Повторяющиеся точки пересечения придают ткани стабильную поверхность, которую относительно легко идентифицировать, разрезать и расположить во время укладки композита. Направления основы и утка также визуально ясны, что помогает производственным группам сохранять заданную ориентацию при подготовке нескольких слоев.

Для производства композитов эта регулярная структура полезна, когда материал необходимо последовательно перемещать от одной детали к другой. Вес ткани, сорт углеродного волокна, количество пряжи, ширину и совместимость смол по-прежнему необходимо указывать отдельно, поскольку рисунок переплетения сам по себе не определяет механические свойства готового ламината.

Как полотняное переплетение влияет на обработку ткани

При полотняном переплетении каждая нить основы проходит над и под последовательными нитями утка. Это создает относительно стабильную структуру ткани с регулярным сетчатым внешним видом.

Во время раскроя и укладки четкие направления основы и утка облегчают проверку того, уложен ли слой в соответствии с рисунком ламината. Это особенно полезно, когда из одного рулона вырезается несколько слоев и каждый слой должен сохранять постоянную ориентацию.

У этой же конструкции есть и ограничения. Поскольку нити часто переплетаются, ткань не ведет себя как рыхлая или легко драпируемая арматура. При узких радиусах, глубоких контурах или сложных трехмерных формах перед производством необходимо оценить фактический материал по геометрии детали.

По этой причине при выборе ткани следует учитывать как требования к армированию, так и то, как материал будет разрезаться, располагаться и формироваться во время производства.

Структура переплетения и дизайн ламината

Тканая ткань из углеродного волокна обеспечивает усиление как в направлении основы, так и в направлении утка. Это отличается от однонаправленного армирования, при котором большая часть непрерывных волокон сосредоточена в одном основном направлении.

Таким образом, в случае ламинированного композита тканая ткань может обеспечить сбалансированное армирование внутри отдельного слоя. Однако окончательная ориентация волокон компонента по-прежнему определяется всей схемой ламината, включая направление слоев, количество слоев, вес ткани и геометрию детали.

Плетение не следует рассматривать как прямой показатель прочности. Две ткани с одинаковым переплетением могут иметь разные композиционные свойства, если их марки углеродного волокна, поверхностный вес, системы смол или объемные доли волокон различаются.

Выбор ткани для различной геометрии

Пригодность тканого армирования частично зависит от формы готового компонента. Плоские панели и компоненты с плавными изгибами, как правило, легче покрывать, поскольку ткань не требует больших изменений направления поверхности.

Более сложные формы требуют более пристального внимания к драпировке. Когда ткань протягивается по узкому радиусу, основа и уток могут смещаться относительно друг друга, создавая локальные деформации или складки. Эти эффекты могут влиять как на внешний вид поверхности, так и на консистенцию ламината.

Для нового компонента небольшое испытание на формование может помочь определить, могут ли выбранный вес и конструкция ткани следовать форме без чрезмерных искажений. Схема раскроя, ориентация слоев и последовательность укладки должны рассматриваться вместе, а не оценивать ткань отдельно от производственного процесса.

Плоские и слегка изогнутые детали

Обычную тканую конструкцию часто легче разместить на плоских панелях, крышках, пластинах и компонентах умеренной кривизны. Видимый рисунок сетки также позволяет относительно легко проверить ориентацию соседних слоев во время укладки.

Сложные формованные формы

Для более глубоких контуров или более узких радиусов более важными становятся драпировка и поведение на сдвиг. Ткань следует протестировать на реальной или репрезентативной форме, особенно если готовая поверхность останется видимой.

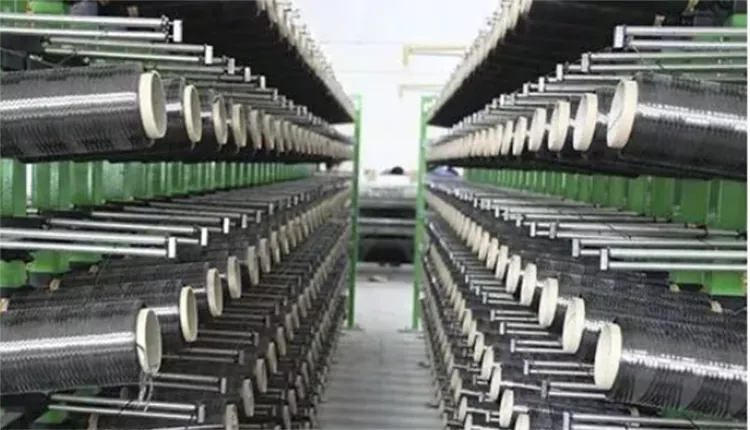

Что может предложить Yuruis

Спецификация ткани может быть определена с учетом требований процесса производства композита. Типичные элементы для подтверждения включают в себя:

· Полотняная конструкция

· Марка углеродного волокна

· Вес по площади/GSM

· Ширина ткани

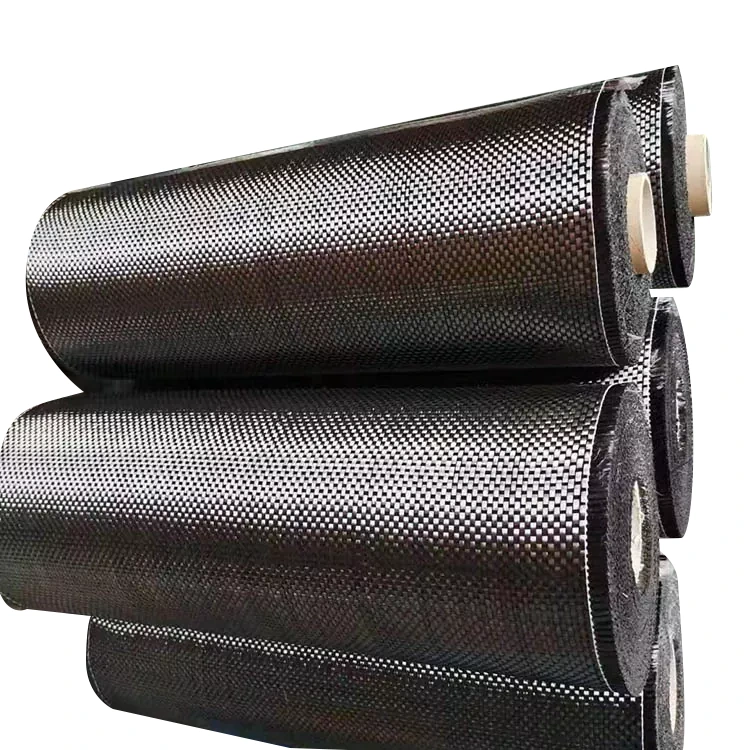

· Длина рулона

· Толщина

· Требования к поверхности

· Совместимость со смолами

· Предполагаемый процесс формования

Когда материал заменяется или адаптируется к существующей производственной спецификации, предоставление текущего паспорта ткани, образца или известного стандарта GSM может помочь более точно определить требуемую конструкцию.

Типичная спецификация полотняного переплетения

От резки к ламинированию

Прежде чем вводить смолу, ткань обычно проходит несколько этапов подготовки. Размечаются и вырезаются необходимые размеры, затем каждый слой позиционируется согласно дизайну ламината.

Для многослойных компонентов производственной группе может потребоваться изменить ориентацию последовательных слоев, чтобы добиться требуемого расположения армирования. Поскольку направления основы и утка легко различить в ткани простого плетения, ориентацию можно проверить во время укладки, не полагаясь только на метки обрезки.

Во время манипуляций следует избегать ненужного растяжения. Чрезмерное натяжение или повторяющиеся движения могут изменить местное расположение нитей, что может стать видимым после формования. Объем необходимых манипуляций также зависит от веса ткани, плотности переплетения и геометрии детали.

Применение в производстве композитов

Ткань из углеродного волокна полотняного переплетения можно использовать в формованных композитных компонентах, где обычное тканое армирование совместимо с конструкцией и процессом производства детали.

В автомобильной промышленности его можно использовать для внутренней отделки, панелей, покрытий и некоторых структурных или полуструктурных композитных деталей. Требуемая конструкция ткани зависит от геометрии компонента и характеристик ламината.

Для велосипедов и спортивного инвентаря армирование из плетеного углеродного волокна может быть включено в формованные ламинаты, где требуемая ориентация и толщина волокон определяются конструкцией компонента.

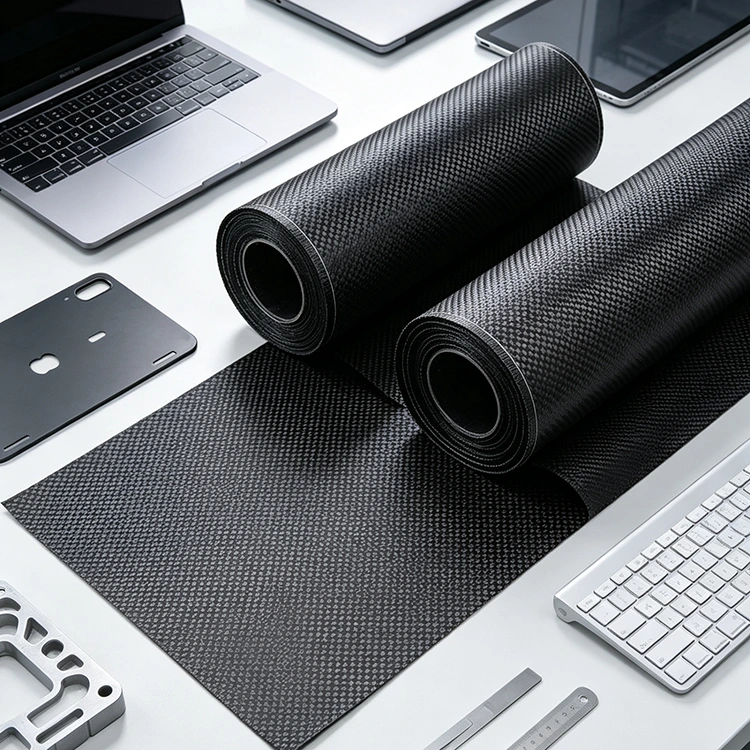

В электронике и промышленном оборудовании ткань из углеродного волокна может использоваться в корпусах, панелях и других композитных конструкциях. Поскольку углеродное волокно является электропроводным, следует учитывать требования к электрической изоляции, заземлению и электромагнитным свойствам, если материал используется рядом с электронными сборками.

Поэтому соответствующие характеристики ткани следует определять на основе готового компонента, а не только на основе рисунка переплетения.

Внешний вид и обработка поверхности

Когда плетеное углеродное волокно остается видимым после формования, окончательный внешний вид зависит не только от рисунка сухой ткани. Распределение смолы, выравнивание волокон, консолидация, состояние поверхности формы и финишная обработка могут повлиять на внешний вид отвержденной детали.

На видимых поверхностях ткань следует укладывать последовательно и защищать от ненужного смещения во время укладки. Соседние детали также необходимо выровнять, чтобы тканый рисунок не менялся заметно от одной части детали к другой.

Если на компонент нанесено прозрачное покрытие или другая обработка поверхности, система покрытия должна быть совместима с отвержденным композитом и предполагаемой средой эксплуатации. Однородный внешний вид сухой ткани сам по себе не гарантирует идентичный внешний вид после формования.

Часто задаваемые вопросы

Что такое ткань из углеродного волокна полотняного переплетения?

Это армирующая ткань из углеродного волокна, в которой нити основы и утка многократно проходят друг над другом и под друг другом. Это создает регулярную структуру ткани с четко различимыми направлениями волокон.

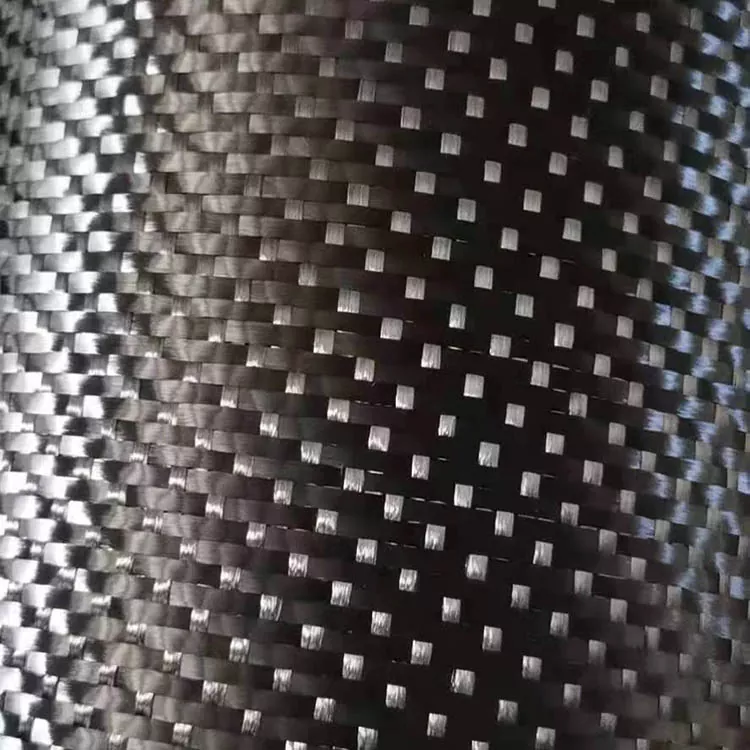

Как выглядит углеродное волокно полотняного переплетения?

Основа и уток образуют повторяющийся узор «над нижним краем», который создает регулярный вид сетки. Визуально отличается от саржевой ткани, имеющей характерный диагональный рисунок.

Подходит ли полотняное переплетение для видимых деталей из углеродного волокна?

Да. Обычное переплетение может составлять часть видимой поверхности композитного компонента. Окончательный внешний вид также зависит от распределения смолы, консолидации, состояния формы и обработки поверхности.

Можно ли использовать полотняное переплетение на изогнутых формах?

Да, но пригодность зависит от кривизны, радиуса и трехмерной геометрии формы. Для сложных форм пробное формование может помочь выявить потенциальные морщины, деформацию пряжи или трудности во время укладки.

Определяет ли полотняное переплетение прочность композита?

Нет. Свойства готового композита зависят от марки углеродного волокна, веса ткани, системы смол, объемной доли волокна, ориентации слоев, толщины ламината и условий отверждения или формования. Плетение — это только одна часть спецификации материала.

Можно ли изменить вес и ширину ткани?

Да. Вес, ширина, длина рулона и другие характеристики могут быть определены в соответствии с производственными требованиями. При запросе ценового предложения также следует указать требуемую марку углеродного волокна и предполагаемый процесс формования.

Какую информацию необходимо предоставить для предложения?

Полезная информация включает требуемый стандарт GSM, марку углеродного волокна, структуру переплетения, ширину, длину рулона, количество, применение и процесс формования. Существующая спецификация или образец ткани также могут помочь, когда материал должен соответствовать установленному производственному процессу.

Можно ли оценить образец перед массовым производством?

Оценка образца может быть организована, когда ткань необходимо проверить на драпируемость, совместимость со смолой, внешний вид поверхности или поведение при обработке в конкретном процессе производства композита.

Является ли полотняное переплетение прочнее саржевого?

Ни одно из переплетений не следует считать более прочным по своей сути только на основании рисунка переплетения. На механические свойства готового ламината влияют тип волокна, вес ткани, система смол, ориентация волокон, конструкция ламината и условия обработки.
