Ткань из углеродного волокна саржевого переплетения

Ткань из углеродного волокна саржевого переплетения представляет собой тканое армирование, в котором нити основы и утка переплетаются, образуя диагональный рисунок поверхности. По сравнению с полотняным переплетением структура переплетения обеспечивает большее движение между нитями, что помогает ткани повторять умеренные изгибы во время укладки. Тот же диагональный рисунок обычно сохраняется на формованных деталях, где поверхность углеродного волокна остается видимой.

Плетение — это только одна часть спецификации материала. Марка углеродного волокна, вес по площади, система смол и конструкция ламината определяют, какой вклад ткань вносит в готовый композит, а геометрия формы и процесс формования влияют на то, как с ней можно обращаться во время производства.

Что меняет структура саржи

В саржевой конструкции точки переплетения постепенно перемещаются по ткани, а не образуют повторяющийся узор полотняного переплетения «один сверху, один снизу». Это дает нитям больше свободы смещения относительно друг друга, когда ткань кладут на изогнутую поверхность.

Разница становится более заметной на деталях с изменяющимися контурами. Ткань, которая может выдерживать некоторое движение в плоскости, может быть легче расположить вокруг умеренного изгиба, чем более плотно переплетенную конструкцию. Однако это не означает, что каждая саржевая ткань будет драпироваться одинаково. Размер пряжи, вес ткани, плотность переплетения и геометрия поверхности — все это влияет на результат.

Для узких радиусов или глубоких трехмерных форм полезно провести пробное формование, поскольку локальные морщины или деформацию пряжи можно точно оценить только по фактической геометрии.

Диагональное переплетение для видимых поверхностей

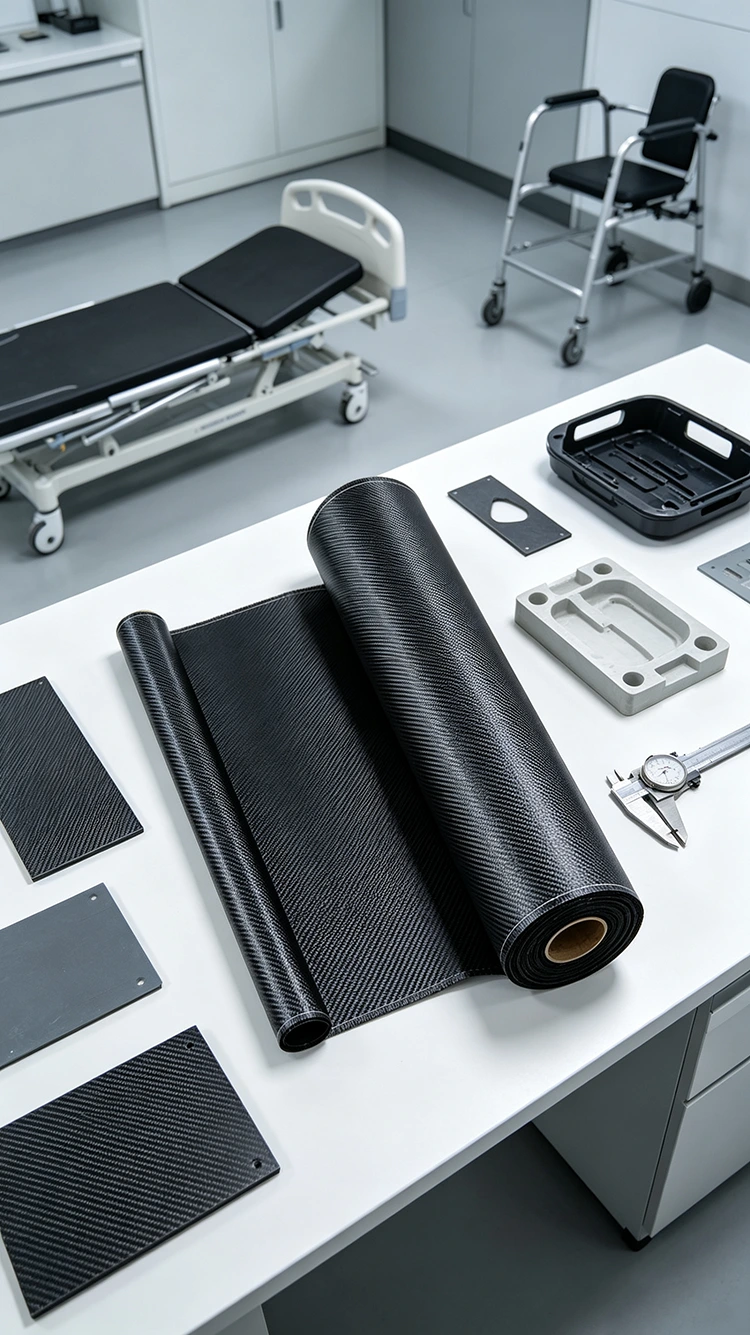

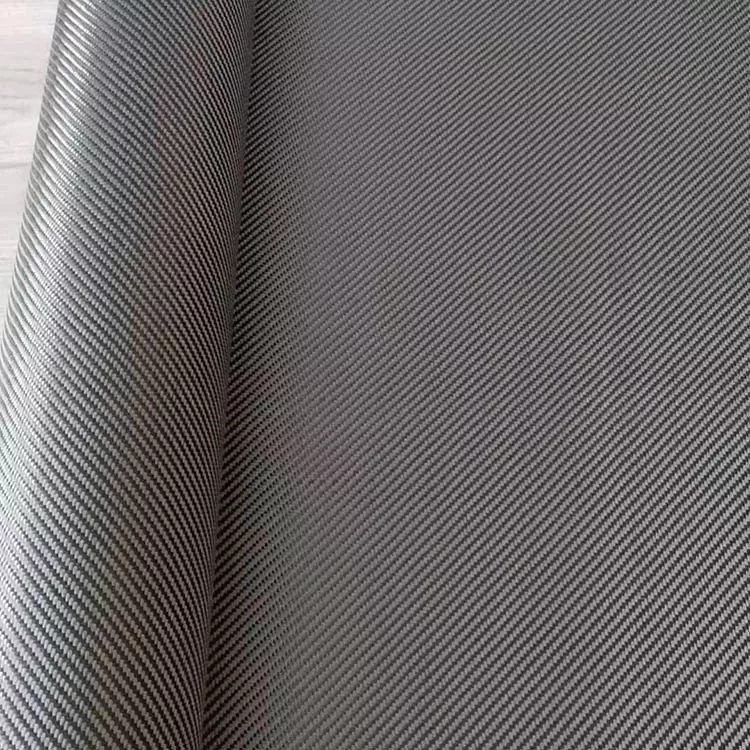

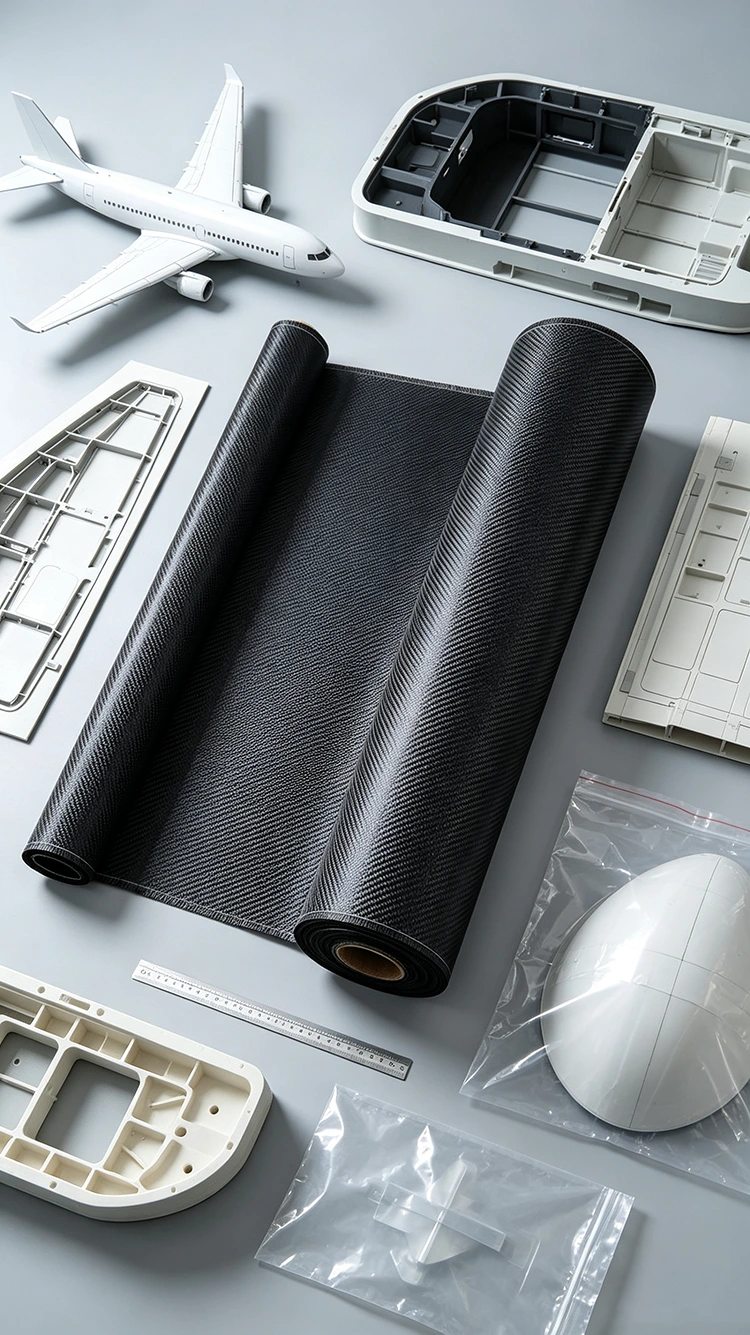

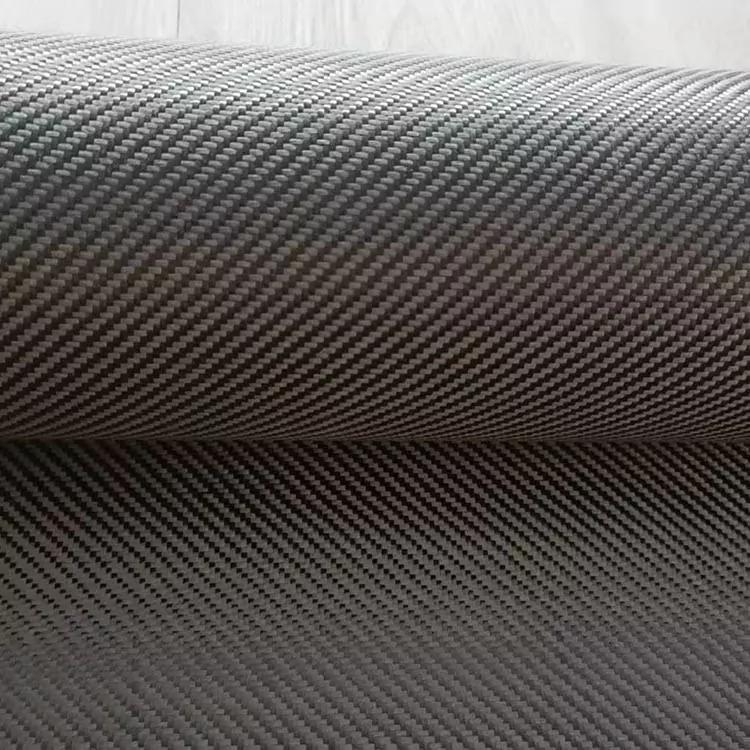

Диагональный узор — одна из самых узнаваемых особенностей саржевой ткани из углеродного волокна. Когда на отвержденный ламинат нанесено прозрачное покрытие, переплетение может оставаться видимым на поверхности детали.

Направление рисунка необходимо контролировать во время резки и укладки. Если два участка ткани встречаются в разной ориентации, диагональные линии не будут проходить равномерно по всему стыку. Поэтому на видимых панелях перед формовкой необходимо учитывать схему раскроя и размещение слоев.

На окончательный внешний вид также влияют распределение смолы, консолидация и обработка поверхности. Рисунок, видимый на сухой ткани, может измениться после того, как ламинат был отформован и покрыт.

Использование саржи на изогнутых компонентах

Саржевая ткань обычно используется для изготовления не совсем плоских компонентов, включая детали отделки салона, корпуса, детали велосипедов, компоненты мотоциклов и спортивное оборудование.

Ткань можно разрезать на более крупный кусок, если поверхность относительно открыта, или разделить на более мелкие участки, где геометрия меняется более резко. Детали большего размера уменьшают количество стыков, но могут потребовать дополнительной регулировки во время укладки. Детали меньшего размера легче повторяют локальные контуры, но стыки необходимо располагать осторожно.

Для видимой углеродной поверхности схема резки должна также учитывать направление диагонального переплетения. Поддержание одинаковой ориентации между соседними частями может быть важно, когда требуется непрерывный визуальный рисунок.

Спецификация

Спецификация материалов для производства

Требуемый вес ткани обычно учитывается вместе с целевой толщиной ламината и методом формования. Меньшая площадь поверхности позволяет использовать больше отдельных слоев, а более тяжелая ткань может уменьшить количество слоев, необходимых для заданной толщины ламината.

Марку углеродного волокна также следует указывать отдельно от переплетения. Одна и та же саржевая конструкция может быть изготовлена ​​из разных сортов волокна, и в результате свойства композита не будут идентичными.

Совместимость со смолами – еще один фактор, который необходимо учитывать при производстве. Мокрая укладка, вакуумная инфузия, компрессионное формование и обработка препрега предъявляют разные требования к текучести смолы, консолидации и обращению с ней. Поэтому ткань должна соответствовать реальному процессу, а не определяться только ее внешним видом.

Информация, необходимая для запроса материалов

Запрос на производство легче оценить, если четко сформулированы основные требования к материалам. Соответствующая информация включает в себя:

· Конструкция саржевого переплетения

· Марка углеродного волокна

· Вес ткани / GSM

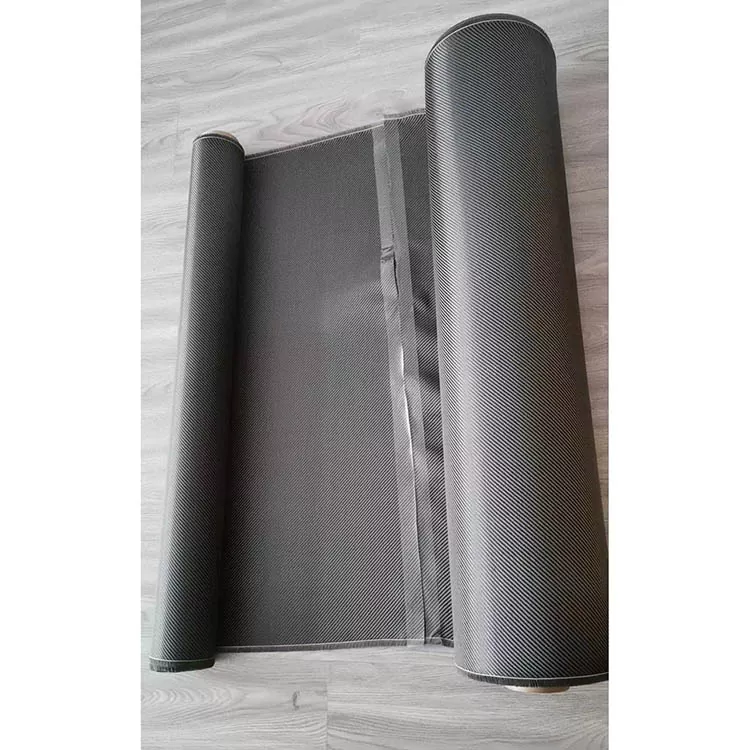

· Требуемая ширина и длина рулона

· Заданная толщина или толщина ламината

· Система смолы

· Процесс формования

· Геометрия компонента

· Видимые требования к поверхности

Если материал заменяет существующую ткань, в качестве справочного материала можно также использовать доступную спецификацию или образец. Это особенно полезно, когда новый материал должен соответствовать установленному процессу резки, укладки или формования.

Приложения

Ткань из углеродного волокна саржевого переплетения используется в формованных композитных деталях, где ткань должна приспосабливаться к формованным поверхностям или обеспечивать определенный внешний вид ткани.

Автомобильные применения включают внутреннюю отделку, панели, крышки и другие компоненты из углеродного волокна. В деталях велосипедов и мотоциклов можно использовать тканое армирование на изогнутых участках, где ткань должна повторять поверхность формы.

Спортивное оборудование, такое как весла, ракетки и другие формованные конструкции, также может включать этот материал в состав ламината. В промышленном оборудовании и корпусах может использоваться плетеное углеродное волокно, если требуемые механические и размерные свойства могут быть достигнуты с помощью выбранного ламината.

Для электронных корпусов или компонентов, расположенных рядом с электрическими сборками, при определении требований к изоляции и заземлению следует учитывать электропроводность углеродного волокна.

Часто задаваемые вопросы

Что такое ткань из углеродного волокна саржевого переплетения?

Это армирующая ткань из углеродного волокна, выполненная с переплетением саржевой структуры. Расположение пряжи обеспечивает диагональный рисунок поверхности, а фактические характеристики материала зависят от марки углеродного волокна, веса ткани и конструкции.

Чем саржа отличается от полотняного переплетения?

В саржевом и полотняном переплетении используются разные последовательности переплетения пряжи. Саржа имеет диагональный узор и обычно допускает большее движение пряжи, в то время как полотняное переплетение имеет более плотно повторяющуюся структуру сверху вниз. Их пригодность зависит от геометрии компонента и производственного процесса.

Что означает саржа 2×2?

2×2 описывает особую конструкцию саржи, в которой нити проходят через две и под две в повторяющейся последовательности. Если проект требует такой конструкции, переплетение должно быть подтверждено в спецификации материала.

Можно ли использовать саржевую ткань в изогнутых формах?

Да. Он может выдерживать умеренные изгибы и меняющиеся контуры, но фактическая драпировка зависит от веса ткани, конструкции пряжи и геометрии формы. Пробная формовка полезна для деталей сложной формы или с малым радиусом.

Можно ли использовать его для видимых деталей из углеродного волокна?

Да. Диагональное переплетение может оставаться видимым после формования и отделки поверхности. Последовательная ориентация ткани во время раскроя и укладки важна, когда требуется равномерный рисунок.

Можно ли изменить вес и размеры ткани?

Да. Вес, ширина, длина и соответствующие характеристики ткани могут быть определены в зависимости от компонента и производственного процесса.

Какая информация необходима для коммерческого предложения?

Полезная информация включает в себя конструкцию переплетения, марку углеродного волокна, GSM, ширину, длину рулона, количество, применение и процесс формования. Для видимых деталей также следует указать требуемую чистоту поверхности и направление рисунка.

Можно ли оценить образец перед производством?

Оценку образца можно рассмотреть, когда ткань необходимо проверить на драпируемость, совместимость со смолой, внешний вид поверхности или поведение при обработке при конкретном методе производства.

Означает ли саржевое переплетение более высокую прочность?

Нет. Сама по себе конструкция переплетения не определяет прочность или жесткость готового композита. Эти свойства зависят от марки углеродного волокна, веса ткани, системы смол, ориентации волокон, объема волокон, толщины ламината и условий обработки.
