Однонаправленная ткань из углеродного волокна

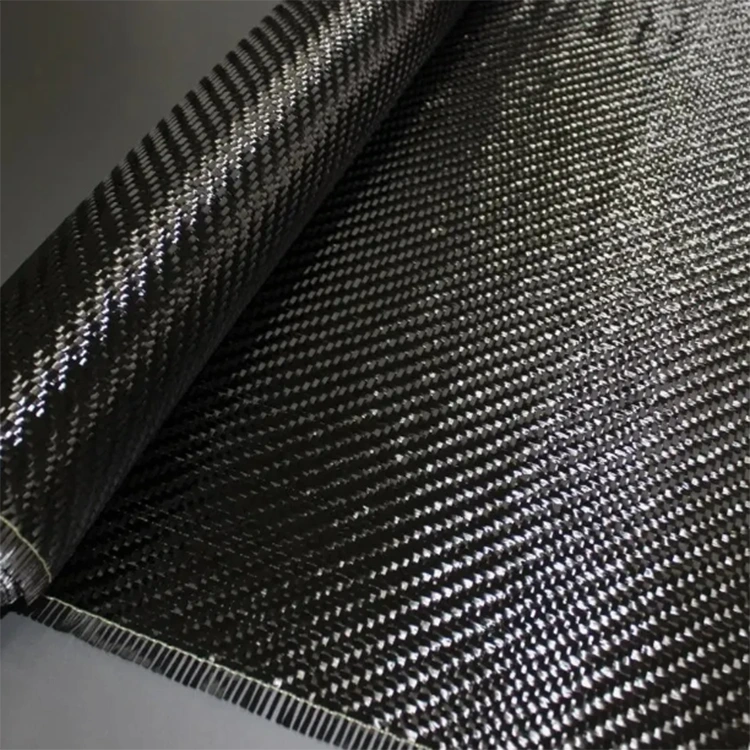

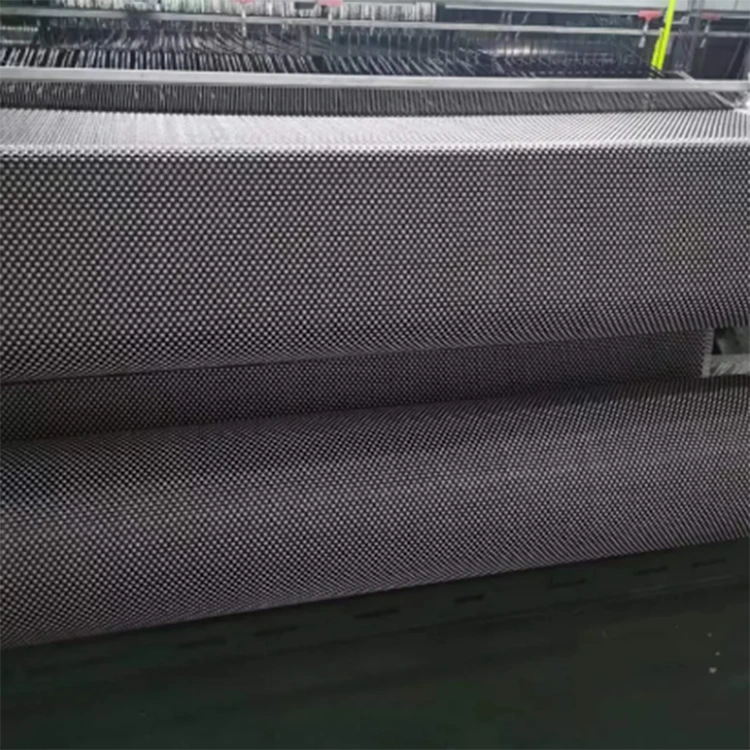

В этой спецификации однонаправленная ткань из углеродного волокна поставляется в жаккардовой конструкции. Процесс ткачества контролирует расположение нитей углеродного волокна для создания определенной структуры ткани и рисунка поверхности. В отличие от стандартной однотонной или саржевой ткани, жаккардовое переплетение позволяет варьировать расположение пряжи для создания различных видимых рисунков.

При производстве композитов рисунок ткани является лишь частью спецификации материала. Марка углеродного волокна, вес ткани, расположение нитей, система смол, толщина ламината и условия формования оказывают большее влияние на свойства готового композита. Поэтому жаккардовая конструкция наиболее актуальна, когда при выборе материала необходимо учитывать как структуру ткани, так и видимую поверхность.

Чем отличается жаккардовая ткань из углеродного волокна

В однотонных и саржевых тканях из углеродного волокна используется относительно регулярный рисунок переплетения. В жаккардовом ткачестве во время плетения используется контролируемый выбор пряжи, что позволяет определенным участкам ткани следовать разным расположениям рисунков.

Это меняет внешний вид тканой поверхности, не делая само переплетение заменой структурного дизайна. Если ткань будет использоваться в несущем ламинате, требуемый сорт волокна, вес ткани, система смол и конструкция ламината должны быть установлены в соответствии с требованиями к компонентам.

В видимых композитных деталях тканый рисунок может оставаться открытым после формования и становиться частью готовой поверхности. Это делает конструкцию актуальной для таких компонентов, как автомобильная отделка, спортивные товары, корпуса оборудования и индивидуальные композитные детали.

Фактический внешний вид после формования также зависит от распределения смолы, консолидации, состояния формы и обработки поверхности. Поэтому рисунок, видимый на сухой ткани, не следует рассматривать как гарантию окончательного формованного вида.

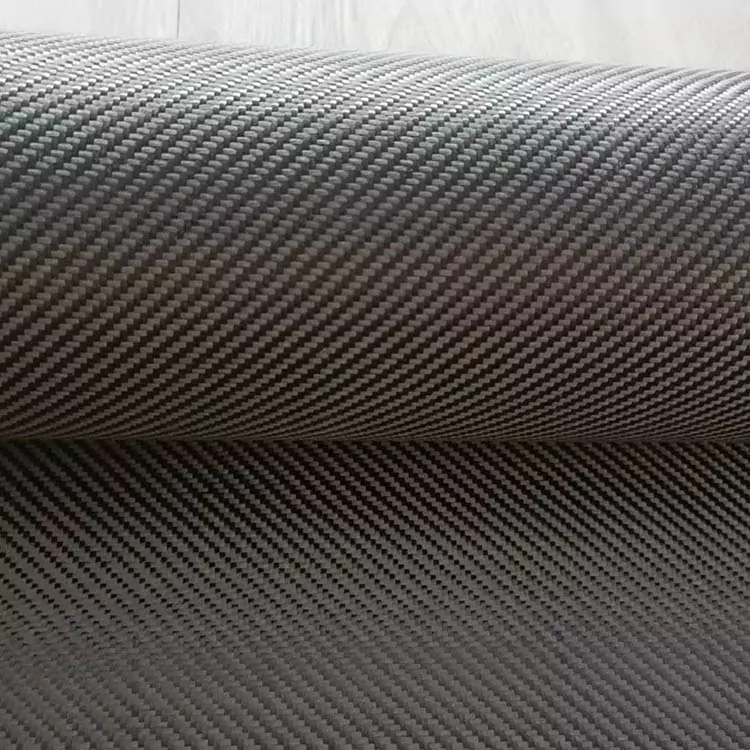

Жаккардовое, полотняное и саржевое переплетение

Эти тканевые конструкции различаются главным образом расположением нитей и образующимся рисунком поверхности. Соответствующий выбор зависит от требуемого поведения ткани, геометрии детали и конечного внешнего вида.

В таблице описаны типичные визуальные и прикладные различия, а не механическое ранжирование. Жаккардовая ткань не является автоматически более прочной или жесткой, чем обычная или саржевая ткань. Конечные свойства композита зависят от всей системы материалов и конструкции ламината.

Выбор ткани для составной детали

Ткань следует выбирать после того, как установлены основные требования к компоненту. Важные факторы включают требуемый вес ткани, ширину, рисунок поверхности, драпировку, толщину ламината и метод формования.

Для плоского или относительно простого компонента может быть достаточно обычной тканой структуры. Для более сложных поверхностей может потребоваться тканевая конструкция, которая может повторять форму без чрезмерных искажений. Если углеродное волокно остается видимым, при резке и укладке также следует учитывать требуемый рисунок.

Ориентация арматуры остается отдельным вопросом при проектировании. Рисунок тканой поверхности сам по себе не определяет основное направление структурной нагрузки композита. Для деталей с определенной направленной нагрузкой ламинат должен быть спроектирован с учетом требуемой ориентации волокон и расположения слоев.

Требования к видимой поверхности

Когда ткань из углеродного волокна остается видимой, становится важной последовательность между соседними деталями. Направление обрезки, натяжение ткани и обращение с ней во время укладки могут повлиять на выравнивание рисунка, особенно на изогнутых поверхностях.

Поверхность формы и система смол также влияют на внешний вид после отверждения. Однородный рисунок на сухой ткани все равно может дать другой визуальный результат, если поток смолы, консолидация или обработка поверхности не контролируются последовательно.

Структурные требования

Что касается структурных компонентов, ткань следует оценивать вместе с маркой углеродного волокна, системой смол, содержанием волокон и характеристиками ламината. Жаккардовый узор не следует использовать в качестве основной основы для определения структурной пригодности.

Типичные применения

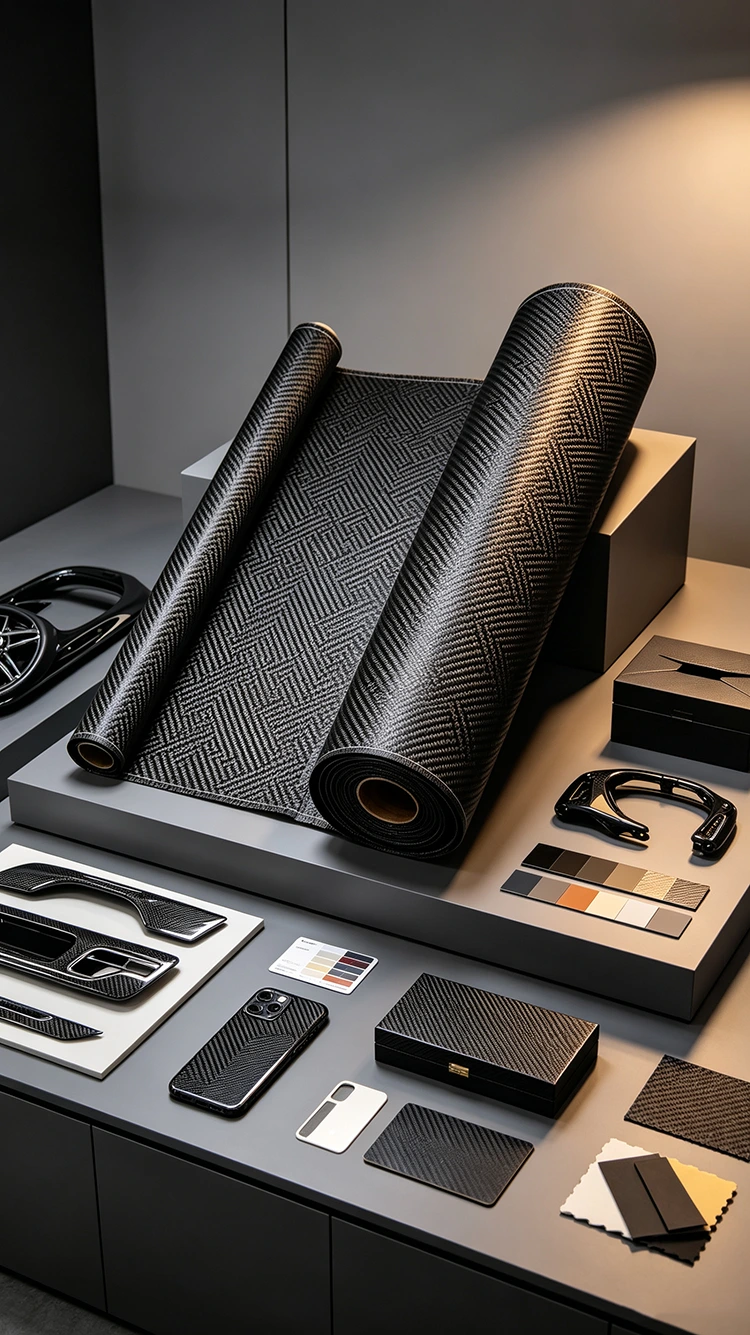

Автомобильные компоненты

Жаккардовую ткань из углеродного волокна можно использовать для видимой внутренней отделки, декоративных панелей, чехлов для оборудования и других компонентов, где тканая поверхность является частью готового внешнего вида. Спецификация ткани должна соответствовать геометрии формовки и требуемой чистоте поверхности.

Спортивное оборудование

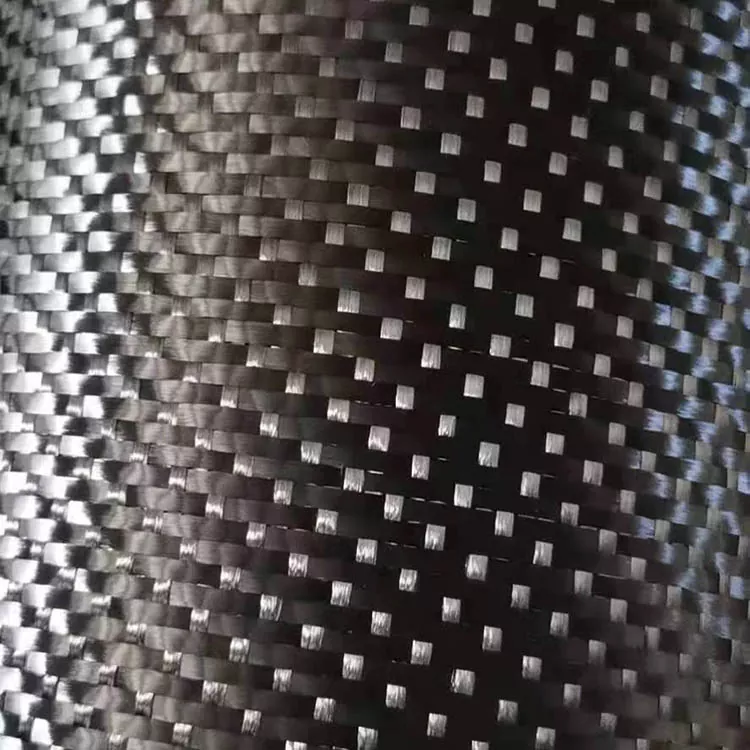

В спортивных изделиях, таких как компоненты велосипедов, конструкции ракеток, весла и аксессуары, может использоваться ткань из видимого углеродного волокна, рисунок поверхности которой сохраняется после формования. Требуемый вес ткани и конструкция ламината зависят от конкретного компонента.

Электронное оборудование

Отдельные корпуса и конструкции оборудования могут включать ткань из углеродного волокна, если материал соответствует механическим и размерным требованиям применения. Углеродное волокно является электропроводным, поэтому следует пересмотреть требования к изоляции и электромагнитным свойствам, если материал используется вокруг электронных сборок.

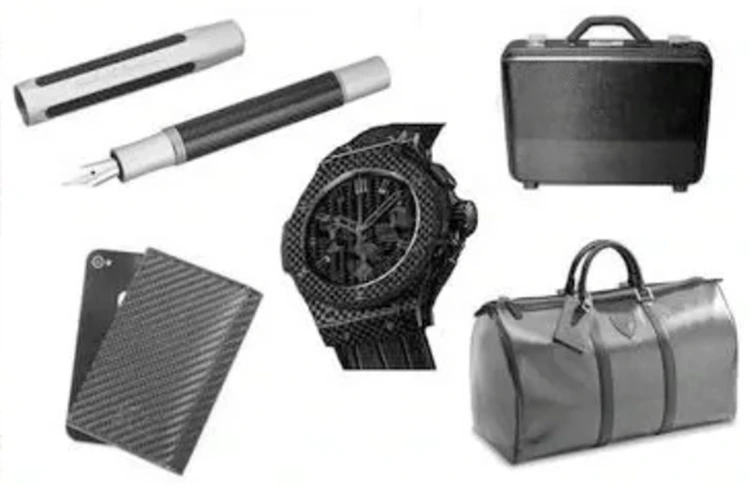

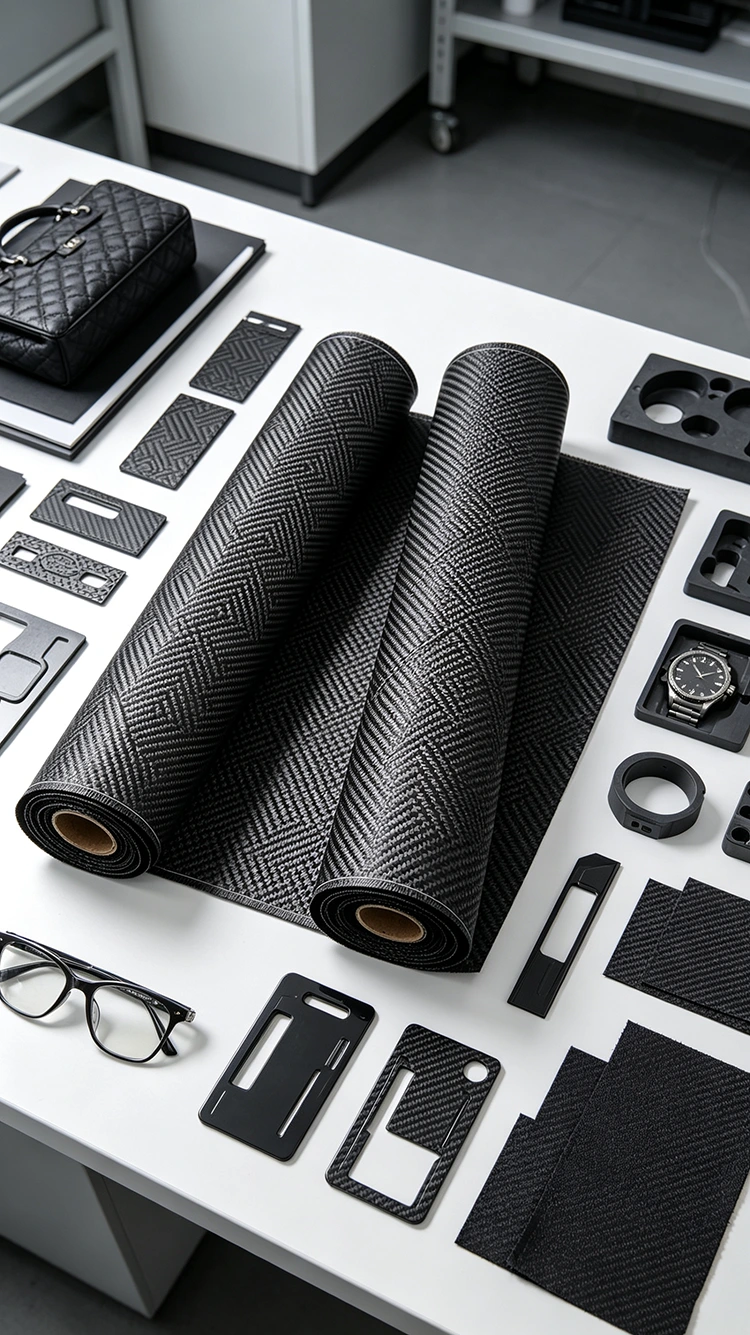

Индивидуальные композитные продукты

В составных деталях, изготовленных по индивидуальному заказу, может использоваться жаккардовая ткань, если требуется определенный узор. Перед производством рисунок, вес ткани, размеры, система смолы и процесс формования должны быть подтверждены вместе, а не указывать ткань только по внешнему виду.

Информация о материале

Обработка и обработка поверхности

На окончательный внешний вид детали из плетеного углеродного волокна влияет весь процесс формования. Размещение ткани, текучесть смолы, давление консолидации, поверхность формы и условия отверждения — все это может изменить внешний вид плетения после извлечения детали из формы.

Для компонентов с видимыми поверхностями из углеродного волокна следует осторожно обращаться с тканью во время резки и укладки. Чрезмерное растяжение или движение могут нарушить расположение пряжи и вызвать видимое искажение рисунка.

Если после формования наносится прозрачное покрытие, следует также учитывать его толщину, состояние поверхности и совместимость с композитом. Таким образом, окончательный внешний вид определяется тканью и последующими этапами обработки, а не только методом плетения.

Рекомендации по обращению и обслуживанию

Перед формованием ткань из углеродного волокна следует хранить и обращаться с ней в соответствии с требованиями применимой системы материалов. После включения в отвержденный композит условия эксплуатации определяются главным образом системой смол, конструкцией ламината, рабочей средой и условиями нагрузки.

Для видимых компонентов из углеродного волокна при регулярной очистке следует избегать ненужного истирания и агрессивных химикатов, которые могут повлиять на поверхностное покрытие или смолу. Температурное воздействие должно оставаться в пределах, установленных для готовой композитной системы.

Царапины на поверхности не обязательно указывают на разрушение конструкции. Однако, если компонент выполняет структурную функцию, следует оценить наличие трещин, расслоений, значительных ударных повреждений или обнажения арматуры.

Когда следует проверять компонент из углеродного волокна?

Не существует универсального интервала проверки или замены для каждого компонента из углеродного волокна. Соответствующий график технического обслуживания зависит от конструкции детали, условий эксплуатации, условий нагрузки и требований производителя.

Особое внимание следует уделять видимым признакам, таким как:

· Растрескивание ламината

· Расслоение или разделение

· Значительный ущерб от удара

· Обнажение волокна, вызванное разрушением поверхности

· Потеря структурной целостности

· Серьезное повреждение защитного покрытия

Для деталей, критически важных для безопасности, решения о проверке и замене должны соответствовать требованиям к техническому обслуживанию, указанным для готового продукта, а не общей оценке срока службы.

Часто задаваемые вопросы

Что такое однонаправленная ткань из углеродного волокна?

В однонаправленной ткани из углеродного волокна в этой спецификации продукта используется метод жаккардового плетения для производства тканого материала из углеродного волокна с определенным рисунком поверхности. Точное расположение пряжи, вес ткани и структурные характеристики следует уточнять в спецификации материала.

Чем жаккард отличается от саржи из углеродного волокна?

В сарже используется обычный диагональный узор переплетения, а в жаккардовом переплетении допускается больше вариаций в расположении пряжи и видимом дизайне узора. Разница заключается в первую очередь в конструкции и внешнем виде ткани, а не в автоматических различиях в механических характеристиках.

Подходит ли жаккардовое углеродное волокно для конструкционных композитов?

Его можно включать в составные детали, но структурная пригодность зависит от марки углеродного волокна, веса ткани, системы смол, ориентации волокон и конструкции ламината. Сам по себе метод жаккардового плетения не определяет механические свойства готового изделия.

Можно ли настроить жаккардовый узор?

Наличие выкройки зависит от спецификации ткачества и производственных требований. Индивидуальный запрос должен включать в себя требуемый рисунок, вес ткани, размеры и предполагаемое применение для оценки.

Подходит ли он для салона автомобиля?

Его можно рассматривать для видимой отделки из углеродного волокна, панелей, декоративных компонентов и других автомобильных применений, где тканая поверхность является частью законченного внешнего вида. Материал и процесс формования следует проверить на соответствие требованиям к компонентам.

Как долго прослужит жаккардовый композит из углеродного волокна?

Не существует единого значения срока службы, применимого к каждой готовой детали. Срок службы зависит от системы смол, конструкции ламината, воздействия окружающей среды, температуры, условий нагрузки и технического обслуживания.

Как следует ухаживать за видимыми деталями из углеродного волокна?

Содержите поверхность в чистоте и избегайте ненужного истирания или агрессивных химикатов. Если имеется защитное покрытие, его состояние также следует контролировать, поскольку разрушение поверхностного покрытия может повлиять на внешний вид и защиту композита.

Когда следует заменить готовый компонент?

Замена должна основываться на фактическом состоянии и требованиях к техническому обслуживанию готового компонента. Растрескивание, расслоение, значительные ударные повреждения или потеря структурной целостности являются более важными показателями, чем фиксированное количество лет службы.
